[Android] 自訂元件樣式-Switch

Switch




 Switch結構說明





Step1 設計Switch樣式，並放入drawable資料夾裡


thumb樣式
switch on樣式（switch_thumb_activated.9.png）

switch off樣式（switch_thumb_off.9.png）


switch disable樣式（switch_thumb_disabled.9.png）


switch pressed樣式（switch_thumb_pressed.9.png）


track背景樣式
track default樣式（switch_bg.9.png）


track disable樣式（switch_bg_disabled.9.png）


track focused樣式（switch_bg_focused.9.png）



Step2 在drawable資料夾中新增switch_thumb.xml及switch_track.xml

switch_thumb.xml
<selector xmlns:android="http://schemas.android.com/apk/res/android">
<item android:state_enabled="false" android:drawable="@drawable/switch_thumb_disabled" />
<item android:state_pressed="true" android:drawable="@drawable/switch_thumb_pressed" />
<item android:state_checked="true" android:drawable="@drawable/switch_thumb_activated" />
<item android:drawable="@drawable/switch_thumb_off" />
</selector>
view raw switch_thumb.xml hosted with ❤ by GitHub
switch_track.xml
<selector xmlns:android="http://schemas.android.com/apk/res/android">
<item android:state_enabled="false" android:drawable="@drawable/switch_bg_disabled" />
<item android:state_focused="true" android:drawable="@drawable/switch_bg_focused" />
<item android:drawable="@drawable/switch_bg" />
</selector>
view raw switch_track.xml hosted with ❤ by GitHub


Step3 在activity_main.xml中增加switch元件

<Switch
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:textOff="OFF"
android:textOn="ON"
android:thumb="@drawable/switch_thumb"
android:track="@drawable/switch_track"
android:showText="true"
android:switchMinWidth="96dp"
android:thumbTextPadding="12dp" />
view raw activity_main.xml hosted with ❤ by GitHub
android:layout_width是整個Switch元件的寬度（上圖整個background的部分）
android:switchMinWidth才是更改Switch外觀的寬度

如果要更改Switch內的字體顏色：
1，在Style.xml裡新增字體的樣式，顏色、字體大小等
<style name="switch_text" parent="TextAppearance.AppCompat.Medium">
<item name="android:textColor">#ffffff</item>
<item name="android:textSize">14sp</item>
</style>
view raw style.xml hosted with ❤ by GitHub
2，在activity_main.xml中Switch元件的標籤內增加字體樣式-android:switchTextAppearance="@style/switch_text"
<Switch
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:textOff="OFF"
android:textOn="ON"
android:thumb="@drawable/switch_thumb"
android:track="@drawable/switch_track"
android:showText="true"
android:switchMinWidth="96dp"
android:thumbTextPadding="12dp"
android:switchTextAppearance="@style/switch_text" />
view raw activity_main.xml hosted with ❤ by GitHub

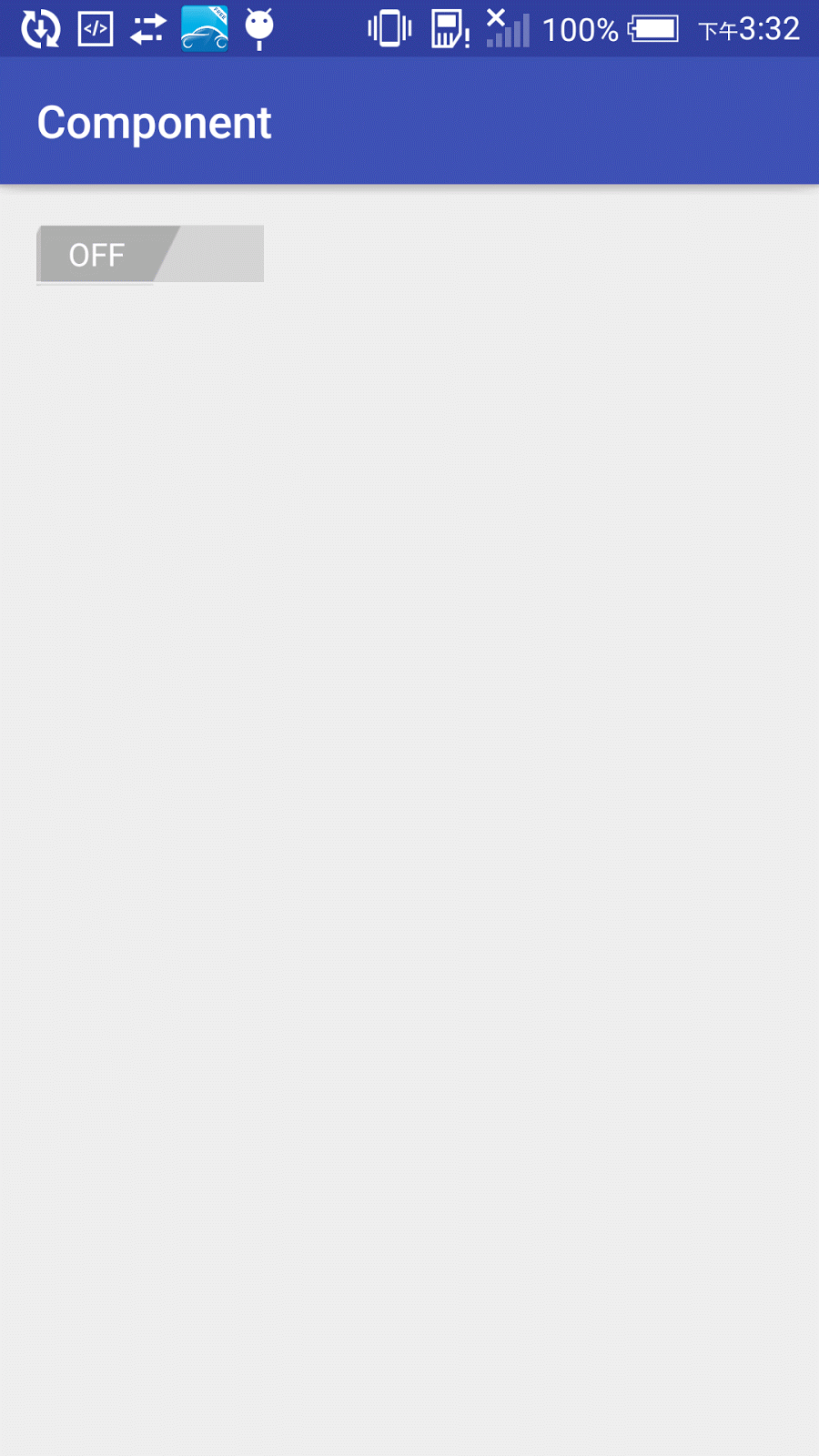

執行結果：


註：此範例為線上元件製作網站所產出的樣式（此網站目前無法使用---2017/11/21更新）
